Как заменить упругое покрытие вала гладильного катка на пружины SPRINGPRESS?
В последнее время ленточные пружинные материалы набирают популярность среди владельцев гладильных катков. Упругие ленточные материалы применяются на современных гладильных катках импортного и отечественного производства. Следующее ниже описание процесса замены упругого покрытия вала гладильного катка на пружины SPRINGPRESS призвано показать, что в нынешних условиях замена упругого покрытия найдет своих последователей среди умножадных (от слова "умножать", богатеть) владельцев прачечных.
Для безопасной и комфортной работы по замене упругого покрытия вала гладильного катка на пружины SPRINGPRESS необходимо три человека. Лучше четыре.
Один человек находится рядом с катушкой SPRINGPRESS и следит за тем, чтобы пружинная лента ровно сходила с катушки и не запуталась.
Второй человек должен находится на верхней части гладильного катка, этот человек размещает пружину на поверхности вала.
Третий человек находится возле панели управления машины и отвечает за отключение машины в экстренной ситуации.
Четвертый человек аккуратно, с помощью молотка, размещает пружинящую ленту SPRINGPRESS плотно друг к другу, в процессе наматывания ленты с пружинами на валу.
Для безопасной и комфортной работы по замене упругого покрытия вала гладильного катка на пружины SPRINGPRESS необходимо три человека. Лучше четыре.
Один человек находится рядом с катушкой SPRINGPRESS и следит за тем, чтобы пружинная лента ровно сходила с катушки и не запуталась.
Второй человек должен находится на верхней части гладильного катка, этот человек размещает пружину на поверхности вала.
Третий человек находится возле панели управления машины и отвечает за отключение машины в экстренной ситуации.
Четвертый человек аккуратно, с помощью молотка, размещает пружинящую ленту SPRINGPRESS плотно друг к другу, в процессе наматывания ленты с пружинами на валу.
![](/sites/default/files/images/news/fig2.png)
Перед началом работы, гладильный каток должен быть полностью очищен от остатков предыдущего покрытия – одежды и упругого покрытия. По возможности, подающая и складывающие машины желательно укрыть пленкой или плотной тканью для защиты оборудования от повреждения и загрязнения.

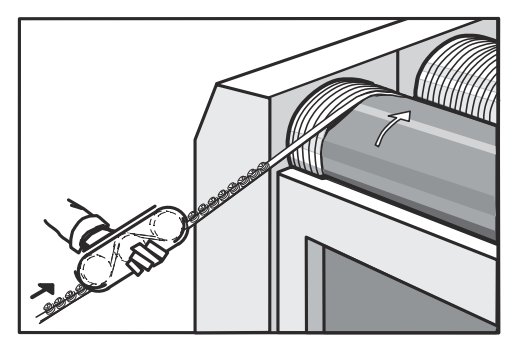

Катушка с пружинами SPRINGPRESS должна быть размещена за задней частью машины и на удалении от гладильного катка на специальной подставке, обеспечивающей небольшое натяжение ленты и легкое разматывание. Пружины должны сначала проходить через натяжное устройство.
![](/sites/default/files/images/news/fig1.png)

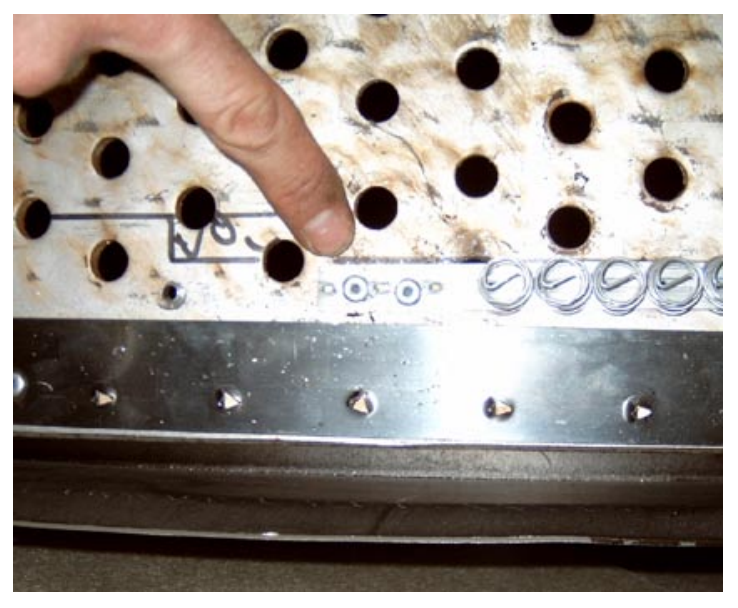

Выполнение работы начинается с первого вала. Начало пружинной ленты устанавливается на левой стороне вала, глядя с задней стороны машины. Лента фиксируется на валу с помощью винтов или заклепок, не менее 5 раз, равномерно по образующей вала.
Катушка с пружинами SPRINGPRESS должна быть размещена за задней частью машины и на удалении от гладильного катка на специальной подставке, обеспечивающей небольшое натяжение ленты и легкое разматывание. Пружины должны сначала проходить через натяжное устройство.
![](/sites/default/files/images/news/fig1.png)
Выполнение работы начинается с первого вала. Начало пружинной ленты устанавливается на левой стороне вала, глядя с задней стороны машины. Лента фиксируется на валу с помощью винтов или заклепок, не менее 5 раз, равномерно по образующей вала.
![](/sites/default/files/images/news/fig5.png)
Вал машины должен вращаться с минимальной скоростью, обеспечивающей спиральную намотку пружинной ленты SPRINGPRESS по поверхности вала. Пружинная лента с катушки подается без натяга – с легким провисом ленты от катушки к сотруднику с натяжным устройством. Лента с пружинами должна прижиматься к валу как можно плотнее.

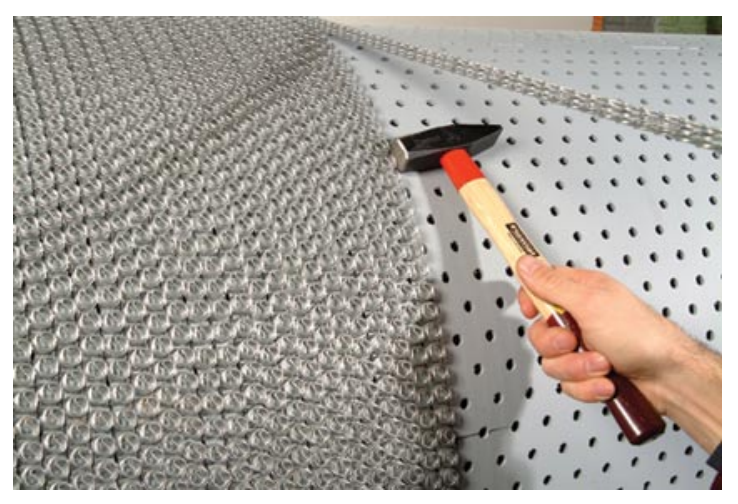

Осторожное постукивание по торцам пружинной ленты помогает образовать цельную поверхность на образующей вала.
![](/sites/default/files/images/news/fig7.png)
![](file://///192.168.0.10/shara/%CA%EE%EC%EF%E0%ED%E8%FF/%CC%E0%F0%EA%E5%F2%E8%ED%E3/%D1%F2%E0%F2%FC%E8%20%E8%20%EF%F3%E1%EB%E8%EA%E0%F6%E8%E8/%CF%F3%E1%EB%E8%EA%E0%F6%E8%FF%20%EF%EE%20%E7%E0%EC%E5%ED%E5%20%F3%EF%F0%F3%E3%EE%E3%EE%20%EF%EE%EA%F0%FB%F2%E8%FF%20%E2%E0%EB%E0/fig7.png)
При достижении противоположной стороны вала, обратите внимание на то, что пружинную ленту не нужно крепить на валу, так как в течение первых нескольких часов пружины будут стремиться набрать жесткость.

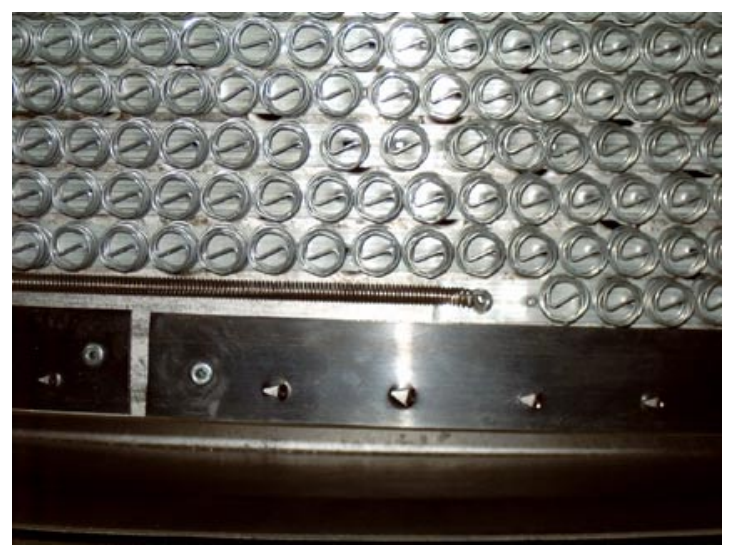

Самый простой и лучший способ для фиксации правого конца пружинной ленты SPRINGPRESS на валу – применение пружины аналогичной той, что используется для фиксации покрытия на плитах гладильных прессов.
![](/sites/default/files/images/news/fig6.png)

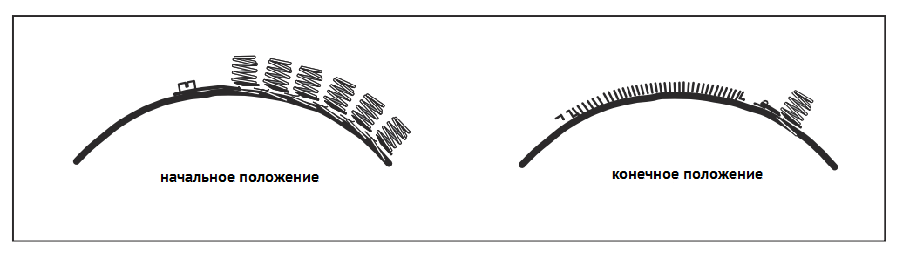

Пружина должна быть не менее 50 см в длину и иметь возможность растягиваться в два раза по длине. Диаметр этой пружины должен быть не больше высоты SPRINGPRESS.
Закрепите один конец пружины к свободному концу ленты SPRINGPRESS и растяните ее, удлинив в два раза или более, и закрепите другой конец на поверхности вала (как показано).
Закрепите один конец пружины к свободному концу ленты SPRINGPRESS и растяните ее, удлинив в два раза или более, и закрепите другой конец на поверхности вала (как показано).
![](/sites/default/files/images/news/fig3.png)

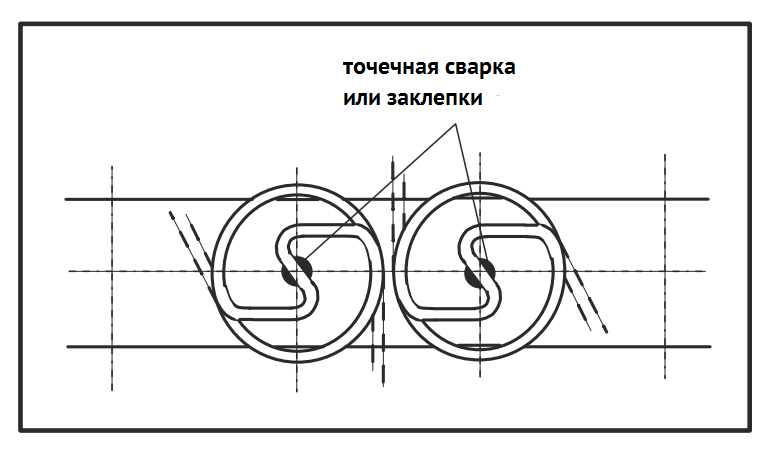

Примечание: В некоторых случаях возникает необходимость соединить 2 куска пружинной ленты SPRINGPRESS вместе. Это можно легко сделать с помощью точечной сварки или заклепав полосы вместе (как показано)
![](/sites/default/files/images/news/fig4.png)

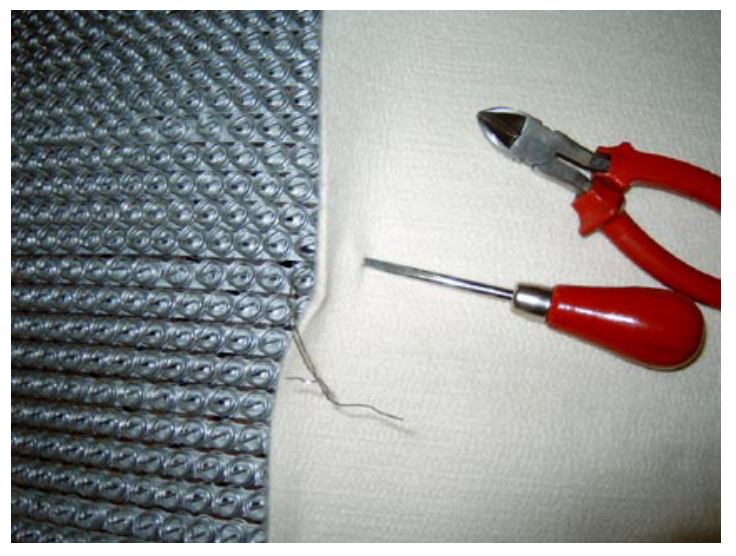

После того как все пружины намотаны на валы гладильного катка, верхнюю одежду просто наматывают на вал без крепления его в любом месте.
Пружины произведут позиционирование одежды на валу самостоятельно. Ни при каких обстоятельствах одежда вала не должна крепиться к пружинам с помощью Т-образных булавок, иначе пружинная лента SPRINGPRESS будет повреждена.
![](/sites/default/files/images/news/fig8.png)
![](file://///192.168.0.10/shara/%CA%EE%EC%EF%E0%ED%E8%FF/%CC%E0%F0%EA%E5%F2%E8%ED%E3/%D1%F2%E0%F2%FC%E8%20%E8%20%EF%F3%E1%EB%E8%EA%E0%F6%E8%E8/%CF%F3%E1%EB%E8%EA%E0%F6%E8%FF%20%EF%EE%20%E7%E0%EC%E5%ED%E5%20%F3%EF%F0%F3%E3%EE%E3%EE%20%EF%EE%EA%F0%FB%F2%E8%FF%20%E2%E0%EB%E0/fig8.png)

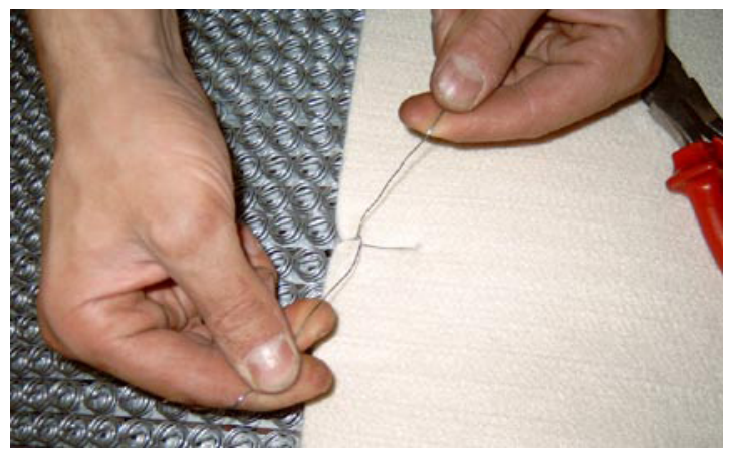

В случае крайней необходимости, потакая клиенту, можно закрепить края верхней одежды вала на концах вала катка с помощью винтов с большими шайбами, но опять же, одежда вала не должна быть закреплена к пружинам. Края одежды вала должны выступать на 25 см с каждого конца вала, чтобы можно было подвернуть края на торцах валов.
![](/sites/default/files/images/news/fig9.png)
![](file://///192.168.0.10/shara/%CA%EE%EC%EF%E0%ED%E8%FF/%CC%E0%F0%EA%E5%F2%E8%ED%E3/%D1%F2%E0%F2%FC%E8%20%E8%20%EF%F3%E1%EB%E8%EA%E0%F6%E8%E8/%CF%F3%E1%EB%E8%EA%E0%F6%E8%FF%20%EF%EE%20%E7%E0%EC%E5%ED%E5%20%F3%EF%F0%F3%E3%EE%E3%EE%20%EF%EE%EA%F0%FB%F2%E8%FF%20%E2%E0%EB%E0/fig9.png)
Обращайтесь в компанию "Сервисбытмаш" по вопросам применения, использования и замены упругих покрытий гладильных валов, одежды гладильных катков, а также обслуживания гладильных машин.
